- mar. 7 juin 2011 19:08
#1384
Votre tour et ses composants en détails.
Qu'est-ce qu'un processeur ?
Le processeur, ou autrement dit, en anglais : CPU (Central Processeur Unit), est un composant d'un ordinateur qui est à l'origine de l'exécution des programmes informatiques.
Ce composant est nécessaire pour le calcul, pour la gestion de l'OS, des programmes internes, de la gestion graphique pour les nouveaux processeur Sandbridge qui se passent de carte graphique mais restent limités car la puissance du processeur gère moins les jeux gourmands.
La gravure des processeurs:
45 nm –– Le nanomètre est le milliardième du mètre. Les transistors des nouveaux processeurs Intel® mesurent 45 nanomètres. Pour vous donner une idée, en en plaçant deux mille côte à côte, on obtiendrait à peine le diamètre d’un cheveu. Avec la nouvelle technique de gravure Intel en 45 nm sur hafnium, la densité des transistors augmente encore par rapport au 65 nm. Le remplacement du dioxyde de silicium (silice, utilisée depuis les années 1960) par l’oxyde de hafnium a en outre permis de réduire les courants de fuite et le dégagement de chaleur.
Par ailleurs, en doublant quasiment la densité ses processeurs, on obtient d’énormes gains de performances, une mémoire cache niveau 2 avec jusqu’à 50 % de capacité en plus et une plus forte rationalisation de la consommation électrique. Bref, que des avantages...
La technologie Thread: et Les processeurs multicœurs:
Les processeurs multicœurs sont des puces comportant au moins deux cœurs d’exécution distincts sur le même circuit intégré. Bien qu’indépendant, chacun peut travailler soit indépendamment soit avec le ou les autres sur une tâche lourde.
Les programmeurs scindent le code de leurs logiciels en un certain nombre d’unités d’exécution (threads en anglais), leurs programmes confiant ainsi chacune de celles-ci au cœur le plus disponible. C’est ce qu’on appelle aussi le « parallélisme de traitement ». Or les développeurs s’appuient de plus en plus sur le double-cœur et le quatre-cœurs Intel pour que leurs programmes « multithread » (c’est-à-dire parallélisés) puissent exécuter un plus grand nombre de tâches en parallèle, ce qui se traduit par une plus grande rapidité de traitement et, concrètement pour vous, par une meilleure réactivité.
Conseil… Si vous recherchez des performances exceptionnelles pour le multitâche, optez pour un processeur Intel® double cœur. Si vous avez massivement recours au multitâche ou que vous êtes passionné de jeux vidéo ou d’audiovisuel et de multimédia, les processeurs Intel quatre cœurs sont faits pour vous.
Un processeur construit en un seul circuit intégré est un microprocesseur.
Le refroidissement du processeur.
On l'appelle le ventilateur ou en terme informatique un ventirad
Type de produit Refroidisseur de processeur / carte mémoire avec échangeurs thermiques de mémoire
Contenu du package 2 pâtes thermoconductibles, contrôleur de ventilateur, 8 dissipateurs thermiques de RAM, câble
Compatible Avec Socket 775, Socket AM2, Socket AM2+
Compatibilité du processeur Celeron D - toutes les vitesses Pentium D Core 2 Duo - toutes les vitesses Phenom X4 Phenom X3 - toutes les vitesses Core 2 Quad - toutes les vitesses Athlon 64 - toutes les vitesses Sempron - toutes les vitesses Athlon 64 X2 - toutes les vitesses Athlon 64 FX
Matériau du dissipateur thermique Aluminium avec embase en cuivre
Carte mère :
La carte mère est l'un des composants informatique permettant d’interconnecter le reste de votre PC. Sans elle, rien ne fonctionnerait, elle assure la gestion de tous les composants d’un ordinateur.
Il faut donc bien choisir sa carte mère selon ce que l'on veut faire de son PC. Si on ne veut faire que de la navigation, une entrée de gamme suffira (image 1). Bien sûr, avec l'apport des nouvelles technologies (USB 3, SSD, HDD de 3 tétra-octet, carte vidéo à gestion multiple écran en SLI) le choix de celle-ci devient vraiment une sinécure. Pour exemple, un montage en SLI, explications: Pont SLI

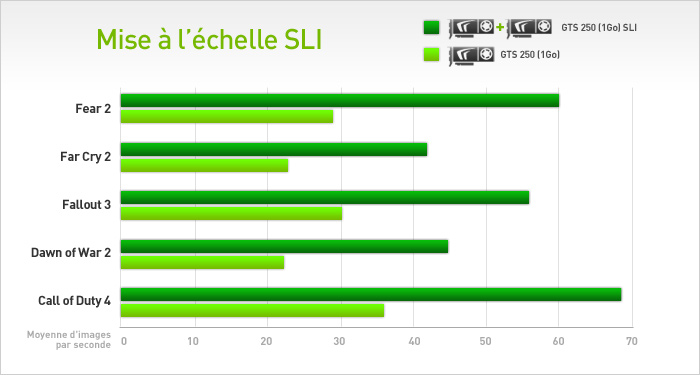

Quel est le rôle du connecteur SLI ?
Il s'agit d'une liaison propriétaire entre GPU, qui transmet les données de synchronisation, d'affichage et des pixels. Le connecteur SLI permet aux GPU de communiquer à une vitesse atteignant 1 Go/s, ce qui améliore les performances sans consommer de bande passante sur le bus PCI-Express. Donc cette technologie est basé sur deux cartes graphiques identiques branchées en SLI. Le tableau ci-dessous montre clairement la puissance de développement en jeux et l'apport en performances (image3).
Donc, le choix de votre carte mère est crucial pour votre activité future.
Image 1.
Image 2.
Image 3.
Mémoire RAM :
La mémoire RAM peut aussi être appelée de trois autres façons : Mémoire vive, mémoire volatile ou mémoire système.
La mémoire RAM est la mémoire informatique dans laquelle un ordinateur place les données en vue de leur traitement.
Les caractéristiques de cette mémoire sont donc sa rapidité, qui permet de fournir au plus vite les informations au processeur ; et sa volatilité, qui implique que les données sont perdues dès que l’ordinateur n’est plus sous tension.
Il existe deux types de mémoire vive :
• Les mémoires dynamiques (DRAM, Dynamic Random Access Module), peu coûteuses. Elles sont principalement utilisées pour la mémoire centrale de l'ordinateur ;
• Les mémoires statiques (SRAM, Static Random Access Module), rapides et onéreuses. Les SRAM sont notamment utilisées pour les mémoires cache du processeur.
RAM:dynamiques______________________________ RAM:statiques
Carte graphique :
Une carte graphique peut également être appelée carte vidéo ou adaptateur graphique.
Le rôle de cette carte est donc de gérer les images, celles que vous voyez sur votre écran.
La carte graphique envoie des données stockées dans sa mémoire, à une certaine fréquence et format, selon sa configuration.
Exemple:
Processeur graphique : NVIDIA GeForce GTX450
Mémoire : 1 Go GDDR5
Bus : PCI Express 2.0
Sortie TV : Non
Sortie DVI : 2x Dual Link
Autres sorties : HDCP, HDMI
Ici, on peut lire que sa mémoire interne (à la carte) fait 1GO GDDR5 (fréquence, ou rapidité, de la mémoire), que son bus (support) et PCI Express 2.0, sortie TV veut dire qu'elle n'a pas d'adaptateur.
Sortie DVI, implique que cette carte graphique gère deux écrans.
Autres sorties HDMI (High Definition Multimedia Interface), veut dire que vous avez la possibilité de connecter un écran TV par cette connectique. HDCP (High-bandwidth Digital Content Protection) veut dire que par cette connectique, il vous sera impossible de faire de la copie, comme on pouvait le faire avec notre francophone VHS.
Alimentation/Batterie :
L'alimentation d'un PC
Cette partie est aussi importante que tout ce que vous avez dans votre tour. Il est crucial de bien choisir votre alimentation car tout ce qui se trouve dans votre PC, de la RAM à la carte vidéo, consomme du courant. Une fois votre choix au niveau matériel réalisé (pour tout ce que l'on vient de voir), il faut faire le calcul de consommation totale de tous ces composants. Mais comment faire ce calcul ? Une astuce est d'aller sur ce lien ==ici. Une fois ce calcule fini, choisissez, selon la consommation globale, votre alimentation. Exemple : si vous avez trouvé 580 Watt, faites le choix de 600 Watt. N'oublions pas que notre alimentation entraîne toute la connectiques, SATA, IDE, USB 2, ou USB3, alimente la carte mère, les HDD, lecteur DVD, lecteur 5 en 1, processeur, etc.
Sur les PC portables, une batterie est également présente. Celle-ci a un temps de vie d'environ 12 mois, environ 600 à 850 chargements(cycle). Il est donc fortement conseillé, pour optimiser sa durée de vie, de la retirer quand vous êtes sur secteur, et de l'utiliser uniquement lorsque que cela est vraiment nécessaire. De plus, afin d'éviter une dégradation prématurée, sachez que les batteries lithium n'ont pas de mémoire de charge : dès qu'elles atteignent les 10% restants, il faut impérativement les recharger. Une astuce permet toutefois d'échapper à cette règle : il faut vider sa batterie plusieurs fois d'affilée (toujours en respectant les 10% de réserve). Ainsi, vous retrouverez toute l’efficacité de votre batterie et, de temps en temps, faites-lui faire quelques charges.
Pourquoi notre batterie se dégrade-t-elle, même branchée sur le secteur ? Parce qu'un "marche/arrêt" = 1 cycle. Donc, si vous démarrez vos portables 2 voire 3 fois par jour = 3 cycles, donc 365 x 3 = 1095 cycles, donc vous avez dépassé son quota de 800 cycles maximum !!!
HDD Disque dur interne.
La grande variété de disque dur nous empêche de tous les exposer, mais il faut vous intéresser à la vitesse de rotation (de 5200 tours à plus de 10000 tours) ; le choix sera orienté par la vitesse en écriture et en lecture. Certains gamers privilégient la vitesse. Mais plus il va vite, plus votre disque va se dégrader rapidement. Il doit être refroidi au maximum, justement parce que les tours ou portables sont dans des environnements cloîtrés et peu ventilés.
Capacité : 640 Go
Mémoire cache : 8 Mo
Vitesse de rotation : 5400 tours/min
Vitesse de transfert des données : 300 Mo/s
Interface : SATA II
Temps d'attente moyen : 5.50 ms (nominal)
Temps d'accès :
Positionnement de lecture : 12.0 ms
Temps d'accès piste à piste (moyenne) : 2.0 ms
Dimensions (hauteur x longueur x largeur) : 9,5 mm x 100.2 mm x 69.85 mm
Poids : 0.117 kg
Garantie : 3 ans de garantie
Capacité : 1000 Go
Mémoire cache : 32 Mo
Vitesse de rotation : 7200rpm
Vitesse de transfert des données : 300 Mo/s
Interface : SATA II
Temps d'accès moyen : 4.16 ms
Type de châssis : 3.5''
Dimensions / Poids : 26.1 x 101.6 x 146.99 mm / =530 g
:arrow:N'oublions pas le principal le lecteur Blu-Ray DVD
Voir toute la fiche technique
Général Type de périphérique DVD±RW (±R DL) / DVD-RAM /lecteur BD-ROM
Type de châssis Interne
Interface Serial ATA
Largeur 14.6 cm
Profondeur 17.2 cm
Hauteur 4.1 cm
Poids 0.8 kg
Extension/connectivité Interfaces 1 x Serial ATA-150 - ATA série 7 broches
Baies compatibles 1 x accessible de face - 5.25" x 1/2H
Divers Compatible with Windows 7 Le logiciel et les dispositifs "Compatible with Windows 7" ont l'assurance de Microsoft que ces produits ont subi des tests de compatibilité et de fiabilité avec Windows 7 32-bit et 64-bit.
Lecteur de carte mémoire interne (façade PC de bureau)
Référence fabricant : CR504U2
Sortie : 2008
Ce composant s'installe en façade de votre PC de bureau à l'emplacement d'un lecteur de disquette 3'1/2 et vous permet de lire directement la plupart des cartes mémoire.
Vous obtiendrez également un port USB de façade.
Caractéristiques:
Le lecteur de carte tout-en-un accepte des cartes de mémoire suivantes :
IBM Micro Drive
Carte Compact Flash
Smart media card
Carte Smart Media
Memory Stick
Memory Stick DUO(Pro)
XD Picture
Carte numérique (Secure Digital Card)
Carte multimédia
Carte multimédia RS
Clef USB
Un port USB2.0
Spécification :
USB2.0 (Transfert maximum 480Mbit/sec) et compatible au téléchargement avec USB1.1
Pas besoin d'un adaptateur extérieur
Remplacement des périphériques possible sans arrêt de système
Signal vert LED
S'installe dans l'emplacement pour la disquette
Configuration minimale:
Sans driveur pour windowsxp/2000, driveur nécessaire pour win98
Port USB (broché) interne. Il faut impérativement disposer d'un port USB broché à l'intérieur du PC
Contenu du pack:
- Un(1) lecteur de carte
- 4 vis
- Un(1) rallonge câble USB déjà fixée au lecteur de carte
Qu'est-ce qu'un processeur ?
Le processeur, ou autrement dit, en anglais : CPU (Central Processeur Unit), est un composant d'un ordinateur qui est à l'origine de l'exécution des programmes informatiques.
Ce composant est nécessaire pour le calcul, pour la gestion de l'OS, des programmes internes, de la gestion graphique pour les nouveaux processeur Sandbridge qui se passent de carte graphique mais restent limités car la puissance du processeur gère moins les jeux gourmands.
La gravure des processeurs:
45 nm –– Le nanomètre est le milliardième du mètre. Les transistors des nouveaux processeurs Intel® mesurent 45 nanomètres. Pour vous donner une idée, en en plaçant deux mille côte à côte, on obtiendrait à peine le diamètre d’un cheveu. Avec la nouvelle technique de gravure Intel en 45 nm sur hafnium, la densité des transistors augmente encore par rapport au 65 nm. Le remplacement du dioxyde de silicium (silice, utilisée depuis les années 1960) par l’oxyde de hafnium a en outre permis de réduire les courants de fuite et le dégagement de chaleur.
Par ailleurs, en doublant quasiment la densité ses processeurs, on obtient d’énormes gains de performances, une mémoire cache niveau 2 avec jusqu’à 50 % de capacité en plus et une plus forte rationalisation de la consommation électrique. Bref, que des avantages...
La technologie Thread: et Les processeurs multicœurs:
Les processeurs multicœurs sont des puces comportant au moins deux cœurs d’exécution distincts sur le même circuit intégré. Bien qu’indépendant, chacun peut travailler soit indépendamment soit avec le ou les autres sur une tâche lourde.
Les programmeurs scindent le code de leurs logiciels en un certain nombre d’unités d’exécution (threads en anglais), leurs programmes confiant ainsi chacune de celles-ci au cœur le plus disponible. C’est ce qu’on appelle aussi le « parallélisme de traitement ». Or les développeurs s’appuient de plus en plus sur le double-cœur et le quatre-cœurs Intel pour que leurs programmes « multithread » (c’est-à-dire parallélisés) puissent exécuter un plus grand nombre de tâches en parallèle, ce qui se traduit par une plus grande rapidité de traitement et, concrètement pour vous, par une meilleure réactivité.
Conseil… Si vous recherchez des performances exceptionnelles pour le multitâche, optez pour un processeur Intel® double cœur. Si vous avez massivement recours au multitâche ou que vous êtes passionné de jeux vidéo ou d’audiovisuel et de multimédia, les processeurs Intel quatre cœurs sont faits pour vous.
Un processeur construit en un seul circuit intégré est un microprocesseur.
Le refroidissement du processeur.
On l'appelle le ventilateur ou en terme informatique un ventirad
Type de produit Refroidisseur de processeur / carte mémoire avec échangeurs thermiques de mémoire
Contenu du package 2 pâtes thermoconductibles, contrôleur de ventilateur, 8 dissipateurs thermiques de RAM, câble
Compatible Avec Socket 775, Socket AM2, Socket AM2+
Compatibilité du processeur Celeron D - toutes les vitesses Pentium D Core 2 Duo - toutes les vitesses Phenom X4 Phenom X3 - toutes les vitesses Core 2 Quad - toutes les vitesses Athlon 64 - toutes les vitesses Sempron - toutes les vitesses Athlon 64 X2 - toutes les vitesses Athlon 64 FX
Matériau du dissipateur thermique Aluminium avec embase en cuivre
Carte mère :
La carte mère est l'un des composants informatique permettant d’interconnecter le reste de votre PC. Sans elle, rien ne fonctionnerait, elle assure la gestion de tous les composants d’un ordinateur.
Il faut donc bien choisir sa carte mère selon ce que l'on veut faire de son PC. Si on ne veut faire que de la navigation, une entrée de gamme suffira (image 1). Bien sûr, avec l'apport des nouvelles technologies (USB 3, SSD, HDD de 3 tétra-octet, carte vidéo à gestion multiple écran en SLI) le choix de celle-ci devient vraiment une sinécure. Pour exemple, un montage en SLI, explications: Pont SLI
Quel est le rôle du connecteur SLI ?
Il s'agit d'une liaison propriétaire entre GPU, qui transmet les données de synchronisation, d'affichage et des pixels. Le connecteur SLI permet aux GPU de communiquer à une vitesse atteignant 1 Go/s, ce qui améliore les performances sans consommer de bande passante sur le bus PCI-Express. Donc cette technologie est basé sur deux cartes graphiques identiques branchées en SLI. Le tableau ci-dessous montre clairement la puissance de développement en jeux et l'apport en performances (image3).
Donc, le choix de votre carte mère est crucial pour votre activité future.
Image 1.
Image 2.
Image 3.
Mémoire RAM :
La mémoire RAM peut aussi être appelée de trois autres façons : Mémoire vive, mémoire volatile ou mémoire système.
La mémoire RAM est la mémoire informatique dans laquelle un ordinateur place les données en vue de leur traitement.
Les caractéristiques de cette mémoire sont donc sa rapidité, qui permet de fournir au plus vite les informations au processeur ; et sa volatilité, qui implique que les données sont perdues dès que l’ordinateur n’est plus sous tension.
Il existe deux types de mémoire vive :
• Les mémoires dynamiques (DRAM, Dynamic Random Access Module), peu coûteuses. Elles sont principalement utilisées pour la mémoire centrale de l'ordinateur ;
• Les mémoires statiques (SRAM, Static Random Access Module), rapides et onéreuses. Les SRAM sont notamment utilisées pour les mémoires cache du processeur.
RAM:dynamiques______________________________ RAM:statiques
Carte graphique :
Une carte graphique peut également être appelée carte vidéo ou adaptateur graphique.
Le rôle de cette carte est donc de gérer les images, celles que vous voyez sur votre écran.
La carte graphique envoie des données stockées dans sa mémoire, à une certaine fréquence et format, selon sa configuration.
Exemple:
Processeur graphique : NVIDIA GeForce GTX450
Mémoire : 1 Go GDDR5
Bus : PCI Express 2.0
Sortie TV : Non
Sortie DVI : 2x Dual Link
Autres sorties : HDCP, HDMI
Ici, on peut lire que sa mémoire interne (à la carte) fait 1GO GDDR5 (fréquence, ou rapidité, de la mémoire), que son bus (support) et PCI Express 2.0, sortie TV veut dire qu'elle n'a pas d'adaptateur.
Sortie DVI, implique que cette carte graphique gère deux écrans.
Autres sorties HDMI (High Definition Multimedia Interface), veut dire que vous avez la possibilité de connecter un écran TV par cette connectique. HDCP (High-bandwidth Digital Content Protection) veut dire que par cette connectique, il vous sera impossible de faire de la copie, comme on pouvait le faire avec notre francophone VHS.
Alimentation/Batterie :
L'alimentation d'un PC
Cette partie est aussi importante que tout ce que vous avez dans votre tour. Il est crucial de bien choisir votre alimentation car tout ce qui se trouve dans votre PC, de la RAM à la carte vidéo, consomme du courant. Une fois votre choix au niveau matériel réalisé (pour tout ce que l'on vient de voir), il faut faire le calcul de consommation totale de tous ces composants. Mais comment faire ce calcul ? Une astuce est d'aller sur ce lien ==ici. Une fois ce calcule fini, choisissez, selon la consommation globale, votre alimentation. Exemple : si vous avez trouvé 580 Watt, faites le choix de 600 Watt. N'oublions pas que notre alimentation entraîne toute la connectiques, SATA, IDE, USB 2, ou USB3, alimente la carte mère, les HDD, lecteur DVD, lecteur 5 en 1, processeur, etc.
Sur les PC portables, une batterie est également présente. Celle-ci a un temps de vie d'environ 12 mois, environ 600 à 850 chargements(cycle). Il est donc fortement conseillé, pour optimiser sa durée de vie, de la retirer quand vous êtes sur secteur, et de l'utiliser uniquement lorsque que cela est vraiment nécessaire. De plus, afin d'éviter une dégradation prématurée, sachez que les batteries lithium n'ont pas de mémoire de charge : dès qu'elles atteignent les 10% restants, il faut impérativement les recharger. Une astuce permet toutefois d'échapper à cette règle : il faut vider sa batterie plusieurs fois d'affilée (toujours en respectant les 10% de réserve). Ainsi, vous retrouverez toute l’efficacité de votre batterie et, de temps en temps, faites-lui faire quelques charges.
Pourquoi notre batterie se dégrade-t-elle, même branchée sur le secteur ? Parce qu'un "marche/arrêt" = 1 cycle. Donc, si vous démarrez vos portables 2 voire 3 fois par jour = 3 cycles, donc 365 x 3 = 1095 cycles, donc vous avez dépassé son quota de 800 cycles maximum !!!
HDD Disque dur interne.
La grande variété de disque dur nous empêche de tous les exposer, mais il faut vous intéresser à la vitesse de rotation (de 5200 tours à plus de 10000 tours) ; le choix sera orienté par la vitesse en écriture et en lecture. Certains gamers privilégient la vitesse. Mais plus il va vite, plus votre disque va se dégrader rapidement. Il doit être refroidi au maximum, justement parce que les tours ou portables sont dans des environnements cloîtrés et peu ventilés.
Capacité : 640 Go
Mémoire cache : 8 Mo
Vitesse de rotation : 5400 tours/min
Vitesse de transfert des données : 300 Mo/s
Interface : SATA II
Temps d'attente moyen : 5.50 ms (nominal)
Temps d'accès :
Positionnement de lecture : 12.0 ms
Temps d'accès piste à piste (moyenne) : 2.0 ms
Dimensions (hauteur x longueur x largeur) : 9,5 mm x 100.2 mm x 69.85 mm
Poids : 0.117 kg
Garantie : 3 ans de garantie
Capacité : 1000 Go
Mémoire cache : 32 Mo
Vitesse de rotation : 7200rpm
Vitesse de transfert des données : 300 Mo/s
Interface : SATA II
Temps d'accès moyen : 4.16 ms
Type de châssis : 3.5''
Dimensions / Poids : 26.1 x 101.6 x 146.99 mm / =530 g
:arrow:N'oublions pas le principal le lecteur Blu-Ray DVD
Voir toute la fiche technique
Général Type de périphérique DVD±RW (±R DL) / DVD-RAM /lecteur BD-ROM
Type de châssis Interne
Interface Serial ATA
Largeur 14.6 cm
Profondeur 17.2 cm
Hauteur 4.1 cm
Poids 0.8 kg
Extension/connectivité Interfaces 1 x Serial ATA-150 - ATA série 7 broches
Baies compatibles 1 x accessible de face - 5.25" x 1/2H
Divers Compatible with Windows 7 Le logiciel et les dispositifs "Compatible with Windows 7" ont l'assurance de Microsoft que ces produits ont subi des tests de compatibilité et de fiabilité avec Windows 7 32-bit et 64-bit.
Lecteur de carte mémoire interne (façade PC de bureau)
Référence fabricant : CR504U2
Sortie : 2008
Ce composant s'installe en façade de votre PC de bureau à l'emplacement d'un lecteur de disquette 3'1/2 et vous permet de lire directement la plupart des cartes mémoire.
Vous obtiendrez également un port USB de façade.
Caractéristiques:
Le lecteur de carte tout-en-un accepte des cartes de mémoire suivantes :
IBM Micro Drive
Carte Compact Flash
Smart media card
Carte Smart Media
Memory Stick
Memory Stick DUO(Pro)
XD Picture
Carte numérique (Secure Digital Card)
Carte multimédia
Carte multimédia RS
Clef USB
Un port USB2.0
Spécification :
USB2.0 (Transfert maximum 480Mbit/sec) et compatible au téléchargement avec USB1.1
Pas besoin d'un adaptateur extérieur
Remplacement des périphériques possible sans arrêt de système
Signal vert LED
S'installe dans l'emplacement pour la disquette
Configuration minimale:
Sans driveur pour windowsxp/2000, driveur nécessaire pour win98
Port USB (broché) interne. Il faut impérativement disposer d'un port USB broché à l'intérieur du PC
Contenu du pack:
- Un(1) lecteur de carte
- 4 vis
- Un(1) rallonge câble USB déjà fixée au lecteur de carte
